excel两个柱形图重叠及自定义形状

　　本站站长擅长用python自动处理excel，请多关注本站。

　　普通的excel柱形图可能很多小伙伴都会制作。那下面这样的excel柱形图怎么做，你知道吗？

　　柱形图显示百分比制作方法：

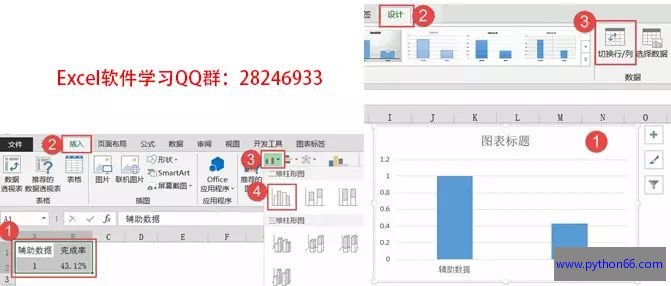

　　1、首先制作数据：

　　2、选择数据后【插入】→【柱形图】

　　3、选中柱形图后→【切换行列】

　　4、选中【分类坐标轴】【图表标题】【网格线】后按【Delete】键删除，设置后效果如图：

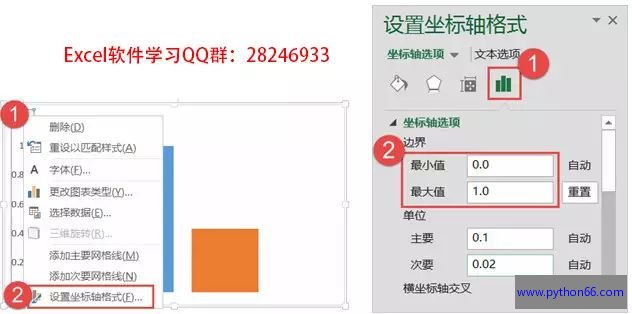

　　5、【设置坐标轴格式】→【边界】→【最小值】（0）→【最大值】（1）

　　6、设置好坐标轴后按【Delete】键删除

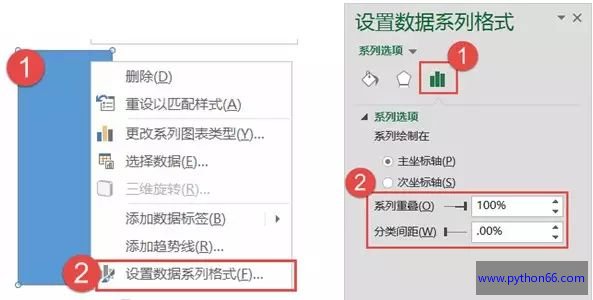

　　7、选中数据系列→【设置数据系列格式】→【系列选项】→【系列重叠】（100%）→【分类间距】（0%）

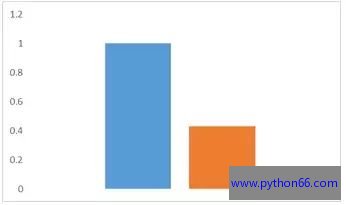

　　8、设置后效果为：

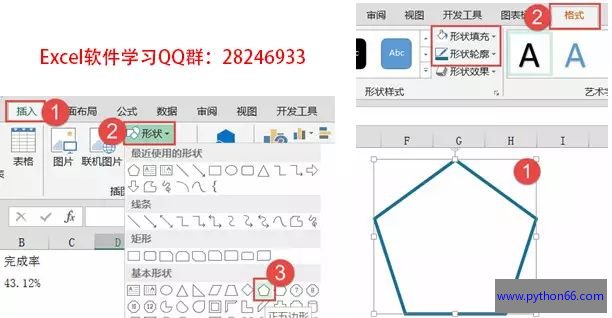

　　【插入】→【自选图形】，设置图形【格式】→【形状填充】（白色）→【形状轮廓】（颜色）（轮廓粗细3磅）

　　再次复制图形，按照比例缩小图形并设置（轮廓粗细1.5磅）

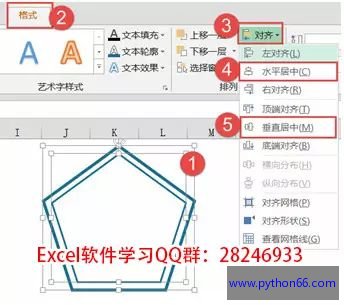

　　按住【Ctrl】键同时选中两个图形后→【垂直居中对齐】→【水平居中对齐】→对齐后【组合】

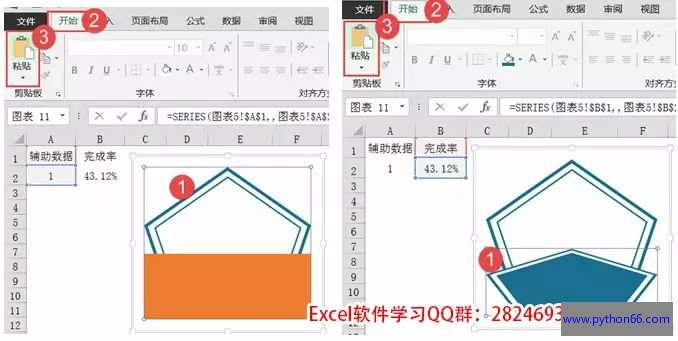

　　选中图形后【复制】→选中辅助系列后【粘贴】

　　选中图形后，再单击中间的小图形后设置填充颜色→【复制】→选中完成率系列→【粘贴】

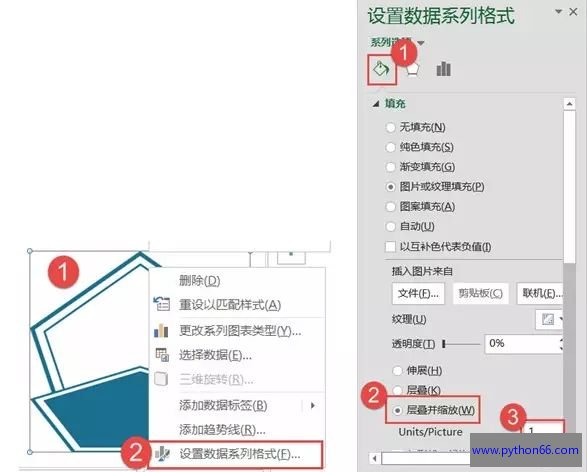

　　选中数据系列后【右键】→【设置数据系列格式】→【填充】→【图片或纹理填充】→【层叠并缩放】（缩放值为1,即坐标轴最大值）

　　设置后效果：

　　因柱形图也无法保证图形为正方形，所以需要添加饼图（此步骤省略，请查看前面的图表4操作）

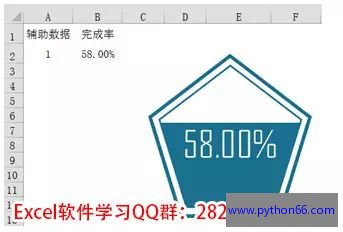

　　最后的最后设置好的图表效果为：

　　图表5的做法适用很多图形的填充，根据自己需要绘制图形。

　　其实呢，百分比的图表呢还有很多很多，恩，接下来留几个作业给大家练练手。。。

　　作业1

　　作业2

　　作业3

　　作业4
